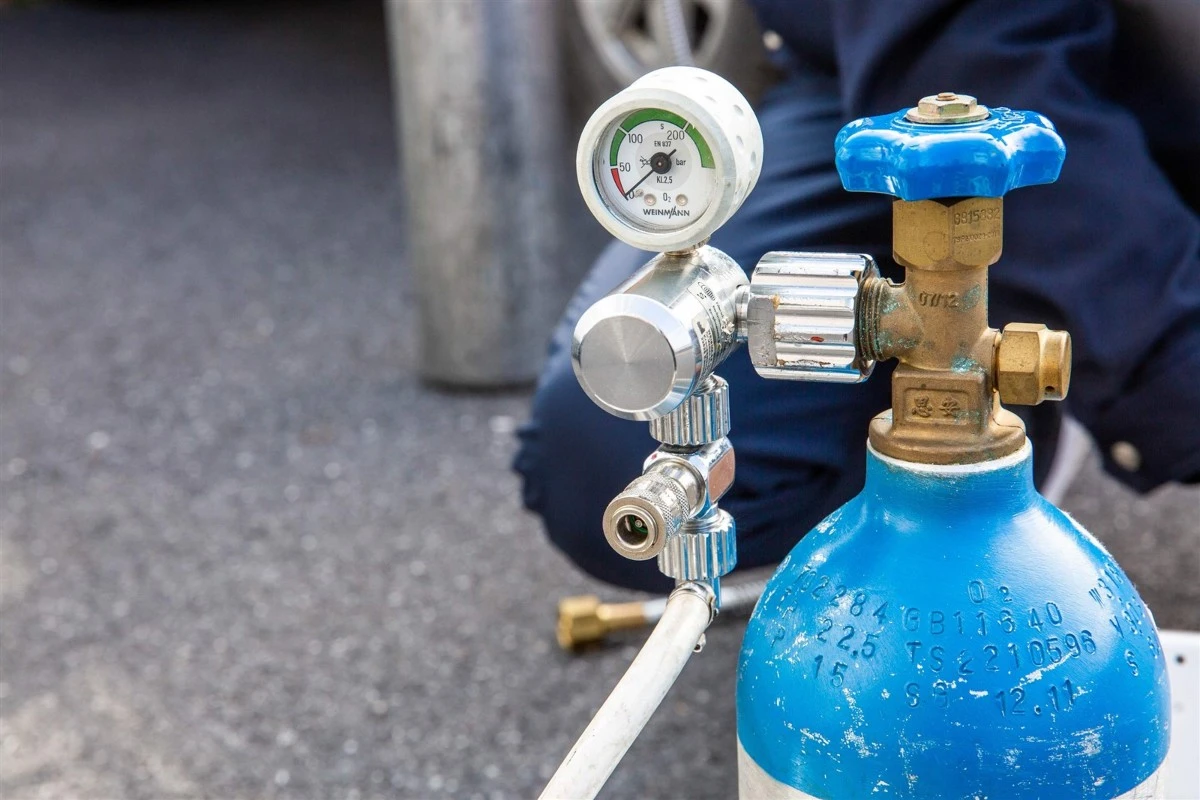

El llenado profesional de cilindros de oxígeno requiere más que un generador de oxígeno que produzca gas continuamente. El sistema PSA debe coincidir con la estación de llenado en términos de flujo de oxígeno, pureza, almacenamiento intermedio, presión de compresión, secuencia de llenado, lógica de control y protección de seguridad. Cuando el oxígeno se genera a baja presión y luego se transfiere a cilindros a alta presión, cada sección entre los lechos de adsorción y el colector del cilindro afecta la capacidad de llenado y la estabilidad operativa.
Por lo tanto, un sistema típico de llenado de cilindros PSA in situ combina tratamiento de aire comprimido,oxígeno PSAgeneración, almacenamiento intermedio de oxígeno, un refuerzo o compresor de oxígeno, tuberías de alta presión, un colector de llenado automático, sensores de presión, monitoreo de oxígeno y un sistema de control PLC. Los datos de oxígeno PSA publicados por NEWTEK cubren la producción de oxígeno de 1 a 300 Nm³/h, con una pureza de oxígeno estándar del 93 % ± 3 % y una presión de salida ajustable de 0,01 a 0,5 MPa antes de la compresión de alta presión aguas abajo.
El sistema PSA debe coincidir con la capacidad de llenado del cilindro
El primer requisito es una relación definida entre la producción de oxígeno y la cantidad de cilindros que se deben llenar por período de funcionamiento. Una estación de llenado no puede dimensionarse únicamente a partir de la capacidad nominal del generador de oxígeno porque los cilindros introducen una segunda capa de demanda: el gas primero debe acumularse a la presión requerida y luego ingresar a múltiples cilindros a través del colector de llenado.
Por ejemplo, la tabla de modelos orientados al llenado publicada por NEWTEK enumera NTK-20P a 20 Nm³/h y NTK-100P a 100 Nm³/h, y la tabla también especifica la cantidad de botellas que se pueden llenar en 12 horas. La misma tabla utiliza una base de diseño de un cilindro estándar de 150 bar y 40 L, con una base ambiental de 0 a 38 grados y una humedad relativa de hasta el 80 %.
Por lo tanto, la selección correcta debería comenzar con:
- Capacidad de agua del cilindro
- Presión de llenado objetivo
- Cantidad de llenado diario
- Pureza de oxígeno requerida
- Horas de funcionamiento
- Demanda máxima de oxígeno
- Capacidad disponible del compresor
Una planta que llena 100 cilindros por día requiere una disposición de producción y compresión de oxígeno diferente a la de una planta que llena 20 cilindros por día, incluso si ambas instalaciones utilizan la misma especificación de cilindro.
La sección de tratamiento de aire debe proteger el tamiz molecular
Producción de oxígeno PSAcomienza con aire atmosférico comprimido, por lo que la condición del aire de alimentación afecta directamente a los lechos de adsorción. Un sistema profesional normalmente coloca un receptor de aire, filtros, equipos de eliminación de condensado y otros componentes de tratamiento de aire aguas arriba de los recipientes de PSA.
El propósito es más físico que cosmético: los filtros eliminan partículas y aerosoles de aceite, mientras que el drenaje de condensado evita que el agua líquida entre en los lechos de adsorción. La contaminación por humedad y aceite puede cambiar las condiciones de trabajo del tamiz molecular y aumentar la caída de presión a través de la sección de tratamiento de aire.
NEWTEK describe su sistema de oxígeno PSA utilizando un tamiz molecular de zeolita como adsorbente. El proceso de separación se basa en el diferente comportamiento de adsorción de oxígeno y nitrógeno bajo presión, seguido de una reducción de presión para la regeneración.
Por lo tanto, para aplicaciones de llenado de cilindros, las especificaciones de tratamiento de aire deben verificarse junto con el compresor. Un compresor que suministra el flujo requerido pero introduce aceite, humedad o temperatura excesivos puede crear un problema en el proceso aguas abajo.
El ciclo de adsorción de PSA debe mantener una producción de oxígeno definida
Los vasos de PSA deben realizar repetidamente adsorción y regeneración. Durante la etapa de adsorción, el aire comprimido ingresa al lecho del tamiz molecular, el nitrógeno se adsorbe preferentemente y el gas enriquecido con oxígeno pasa hacia la salida de oxígeno. Durante la despresurización, el nitrógeno adsorbido abandona el lecho para que el tamiz molecular pueda entrar en el siguiente ciclo de adsorción.
Un sistema de llenado de cilindros impone una demanda adicional a este ciclo porque el generador de oxígeno alimenta una sección de almacenamiento y compresión en lugar de un pequeño proceso de punto de uso. Por lo tanto, el sistema de control PSA debe coordinar el cambio de torre, la producción de oxígeno, la presión y la demanda aguas abajo.
NEWTEK especifica funciones de arranque automático, protección de presión mínima, disposiciones de derivación, sensores de oxígeno, ajuste automático y modulación del tiempo de ciclo en sus sistemas de oxígeno PSA. La compañía también enumera capacidad de operación continua y comunicación remota a través de Modbus, Profibus y Ethernet.
Para las adquisiciones, la cuestión importante no es simplemente si el equipo utiliza PSA. El comprador debe confirmar cómo responde el sistema de control cuando el llenado del cilindro comienza, se detiene o cambia el tamaño del lote.
El almacenamiento intermedio de oxígeno debe separar la generación de la demanda de llenado
oxígeno PSAla producción es cíclica, mientras que el llenado de cilindros crea una demanda posterior de alta presión. Por lo tanto, es útil un tanque intermedio de oxígeno para separar las dos condiciones de funcionamiento.
El buffer recibe oxígeno de la unidad PSA y suministra el refuerzo o el colector de llenado cuando aumenta la demanda aguas abajo. Esto evita que cada conexión de cilindro o operación de válvula cambie directamente el punto de funcionamiento de los recipientes de adsorción.
El volumen de reserva requerido depende de la tasa de producción de oxígeno, el flujo de llenado, la capacidad del compresor, el rango de presión y la cantidad de cilindros conectados al mismo tiempo. Un sistema con un volumen de reserva insuficiente puede experimentar frecuentes fluctuaciones de presión durante el llenado. Sin embargo, un tanque de gran tamaño aumenta el costo de capital y el espacio de instalación sin aumentar necesariamente la producción de oxígeno.
Por lo tanto, la reserva debe calcularse a partir del ciclo de llenado real en lugar de seleccionarse como una especificación aislada del tanque.
Un reforzador de alta presión debe coincidir con la presión de llenado del cilindro
El generador de PSA y el colector de llenado de cilindros normalmente funcionan a diferentes niveles de presión. El rango de salida de oxígeno PSA publicado por NEWTEK es de 0,01 a 0,5 MPa, mientras que las aplicaciones de llenado de cilindros pueden requerir una presión mucho mayor. Su información de producto orientada al llenado utiliza 150 bar como base de diseño para un cilindro de 40 L.
Esta diferencia de presión requiere un compresor o refuerzo de oxígeno aguas abajo.
El reforzador recibe oxígeno de la sección de almacenamiento de baja presión, aumenta la presión en etapas controladas y transfiere el gas comprimido al colector del cilindro. Para el servicio de oxígeno, el diseño del compresor debe controlar las fuentes de contaminación porque el aceite lubricante o los materiales de sellado inadecuados pueden introducir hidrocarburos en una corriente de gas rica en oxígeno.
El comprador deberá confirmar:
- Presión de entrada del refuerzo
- Presión máxima de salida
- Flujo de oxígeno a la presión requerida.
- Etapas de compresión
- Disposición de enfriamiento
- Materiales de sellado
- Configuración sin aceite o compatible con oxígeno
- Condiciones de parada por alta presión
Un generador de PSA nunca debe evaluarse por separado del reforzador cuando la aplicación final es el llenado del cilindro.
El colector de llenado debe controlar varios cilindros
El colector de llenado distribuye oxígeno a alta presión desde el refuerzo a varios cilindros. Su estructura normalmente incluye derivaciones, válvulas de aislamiento, sensores de presión, mangueras flexibles de alta presión o tuberías rígidas y válvulas de llenado automáticas o manuales.
Cuando se conectan varios cilindros al mismo tiempo, la compensación de presión y la secuencia de llenado se vuelven importantes. El sistema de control debe identificar la condición de presión de cada cilindro y evitar que un cilindro quede expuesto a un aumento de presión incontrolado.
La información publicada sobre el sistema de llenado de NEWTEK describe colectores de llenado automático de cilindros con monitoreo de presión basado en PLC y cierre automático de válvulas cuando se alcanzan las condiciones objetivo.
Por lo tanto, para una estación de llenado profesional, el colector debe especificarse por el número de cilindros por banco de llenado, el estándar de conexión, la presión máxima de trabajo, la secuencia de llenado, el material de la válvula y los puntos de aislamiento requeridos.
Se debe controlar la pureza del oxígeno antes del llenado a alta presión
El monitoreo de pureza no es opcional cuando el oxígeno producido se transferirá a cilindros. Un sistema PSA puede generar oxígeno continuamente, pero el gas debe analizarse antes de que ingrese a la sección de llenado de alta presión.
NEWTEK incluye sensores de oxígeno como parte de su sistema PSA y especifica una pureza de oxígeno del 93 % ± 3 % para su configuración técnica estándar. La información más amplia sobre productos de la empresa también enumera configuraciones con diferentes niveles de pureza, según el equipo y la aplicación.
El analizador de oxígeno debe colocarse e integrarse de manera que los operadores puedan identificar desviaciones de pureza antes de que el gas ingrese al colector del cilindro. Si la pureza medida cae fuera del rango especificado, el sistema de control puede aislar el flujo de producto o desviar el gas en lugar de llenar los cilindros con oxígeno fuera de especificación.
Para la adquisición, la especificación debe definir la pureza objetivo, el rango del analizador, el punto de muestreo, el procedimiento de calibración, el valor de la alarma y la respuesta después de una alarma de pureza.
Los sensores de presión y los enclavamientos deben proteger el proceso de llenado
El llenado del cilindro introduce varios límites de presión: presión de salida del PSA, presión del tanque de compensación, presión de entrada del refuerzo, presión de descarga del refuerzo, presión del colector y presión del cilindro.
Cada punto de presión puede afectar el siguiente paso del proceso. Si la presión del buffer cae por debajo del requisito de entrada del refuerzo, es posible que el refuerzo no reciba suficiente gas. Si la presión de descarga alcanza el límite de llenado, el reforzador debe detenerse o descargarse. Si un cilindro alcanza la presión objetivo, su válvula de llenado debe cerrarse.
La documentación del sistema PSA de NEWTEK enumera sensores de presión, válvulas de presión mínima, boquillas de derivación, sensores de oxígeno y funciones de control automático.
Por lo tanto, un sistema profesional debería utilizar enclavamientos en lugar de depender únicamente de la observación del operador. La lógica típica incluye:
- Verifique la pureza del oxígeno del PSA.
- Confirme que la presión del buffer esté dentro del rango operativo.
- Inicie el refuerzo cuando haya demanda de llenado.
- Monitorear la descarga de alta presión.
- Monitorear cada banco de llenado.
Detenga o aísle la línea correspondiente cuando se alcance la presión objetivo.
Activa una alarma cuando la presión, la pureza o el estado del equipo salen del rango especificado.
Las interfaces eléctricas y de comunicación deben admitir el funcionamiento automático
El llenado de cilindros es un proceso repetitivo, por lo que el sistema de control debe coordinar el equipo en lugar de requerir que un operador ajuste manualmente cada etapa.
Un PLC puede recibir señales de sensores de presión, analizadores de oxígeno, controles de compresores, controles de refuerzo y válvulas múltiples. Luego puede iniciar o detener el equipo según la presión y el estado de llenado.
NEWTEK incluye comunicación Modbus, Profibus Fieldbus y Ethernet para sus sistemas PSA. También describe las funciones de arranque/parada remotas y ajuste automático.
Para la integración del sistema, el comprador debe solicitar la lista de E/S y el protocolo de comunicación antes de la instalación. Esto determina si el controlador PSA puede intercambiar estados operativos, alarmas, valores de presión, pureza del oxígeno y comandos del equipo con el sistema de control central de la estación de servicio.
El sistema debe considerar la temperatura, la humedad y las condiciones de instalación.
Las condiciones ambientales afectan la densidad del aire comprimido, el enfriamiento del compresor, la carga de humedad y el rendimiento del equipo. Los datos del modelo orientado al llenado de NEWTEK utilizan de 0 a 38 grados y una humedad relativa de hasta el 80% como base de diseño declarada para la configuración de llenado de cilindros listada.
Por lo tanto, el área de instalación debe proporcionar ventilación, drenaje, suministro eléctrico y espacio libre alrededor del compresor, los recipientes de adsorción, los tanques de compensación, el refuerzo y el gabinete de control.
En sitios con temperaturas ambiente más altas, alta humedad o diferentes condiciones de altitud, el proveedor debe recalcular la capacidad del compresor y los requisitos de tratamiento de aire en lugar de aplicar directamente un modelo estándar. El mismo objetivo de producción de oxígeno puede requerir diferentes volúmenes de aire y condiciones de enfriamiento cuando cambia el ambiente del aire de entrada.
El mantenimiento debe cubrir tanto las secciones de PSA como las de alta presión.
Los sistemas de llenado de cilindros combinan la generación de gas a baja presión con la compresión de gas a alta presión, por lo que el mantenimiento debe cubrir ambas secciones.
El lado de PSA requiere inspección de filtros, drenajes de condensado, válvulas de conmutación, sensores de presión, analizadores de oxígeno, tuberías y condiciones operativas del tamiz molecular. El lado de compresión requiere inspección de sellos, válvulas, componentes de refrigeración, manómetros, conexiones de alta presión y mangueras de llenado.
Los síntomas de falla comunes se pueden rastrear a través de los datos operativos:
| Condición observada | Posible causa técnica | Punto de inspección |
|---|---|---|
| La pureza del oxígeno disminuye. | Problema del ciclo de adsorción, contaminación del aire de alimentación, demanda excesiva | Tamiz molecular, válvulas, filtros de aire. |
| Caídas de presión de salida de PSA | Aire comprimido insuficiente o demanda excesiva | Compresor, depósito de aire, presión de entrada |
| El reforzador no puede alcanzar la presión de llenado | Baja presión de entrada o falla del compresor | Tanque de compensación, entrada de refuerzo, válvulas |
| La velocidad de llenado disminuye | Flujo restringido o capacidad de refuerzo insuficiente | Colector, mangueras, reforzador |
| La presión fluctúa | Volumen de búfer insuficiente o conmutación inestable | Receptor de oxígeno, ciclo de PSA. |
| Alarmas frecuentes | Problema con el sensor o el sistema de control | PLC, sensor de presión, analizador de oxígeno |
Este enfoque de diagnóstico es más útil para las adquisiciones que simplemente preguntar si un sistema PSA es "automático".
Acerca de NEWTEK
NEWTEKse centra en el diseño y suministro de sistemas de generación de oxígeno y nitrógeno in situ de PSA, incluidos generadores de oxígeno de PSA, sistemas integrados de compresión y purificación de aire y sistemas de gas llave en mano. Su proceso de ingeniería publicado cubre investigación tecnológica, diseño de ingeniería, fabricación de dispositivos, pruebas de instalación y servicio posventa. Para los sistemas de oxígeno, NEWTEK enumera la adsorción por tamiz molecular de zeolita, el monitoreo automático de oxígeno, el control de presión y las interfaces de comunicación como Modbus, Profibus y Ethernet. Su gama de generadores de oxígeno publicada incluye una producción de 1 a 300 Nm³/h, con una pureza de oxígeno estándar del 93 % ± 3 % y una presión de salida de oxígeno de 0,01 a 0,5 MPa.
Para proyectos de llenado de cilindros, el alcance de ingeniería relevante se extiende más allá de los recipientes de adsorción de PSA. El generador de oxígeno debe conectarse con la sección de tratamiento de aire, el almacenamiento intermedio de oxígeno, el refuerzo de alta presión, el colector de llenado, los sensores, las válvulas y los controles PLC. Las configuraciones orientadas al llenado de NEWTEK también especifican la cantidad de cilindros, la presión de llenado, la capacidad de producción de oxígeno, el consumo de energía y las condiciones de diseño ambiental, proporcionando los parámetros necesarios para evaluar el proceso de llenado completo en lugar del generador solo.
